3Dプリンター13(3D図面)

3Dプリンター 11で紹介した

林道影仙頭線開設工事の平面図です。

(真上から見た道路線形とか測点が分かります。)



そしてこれは

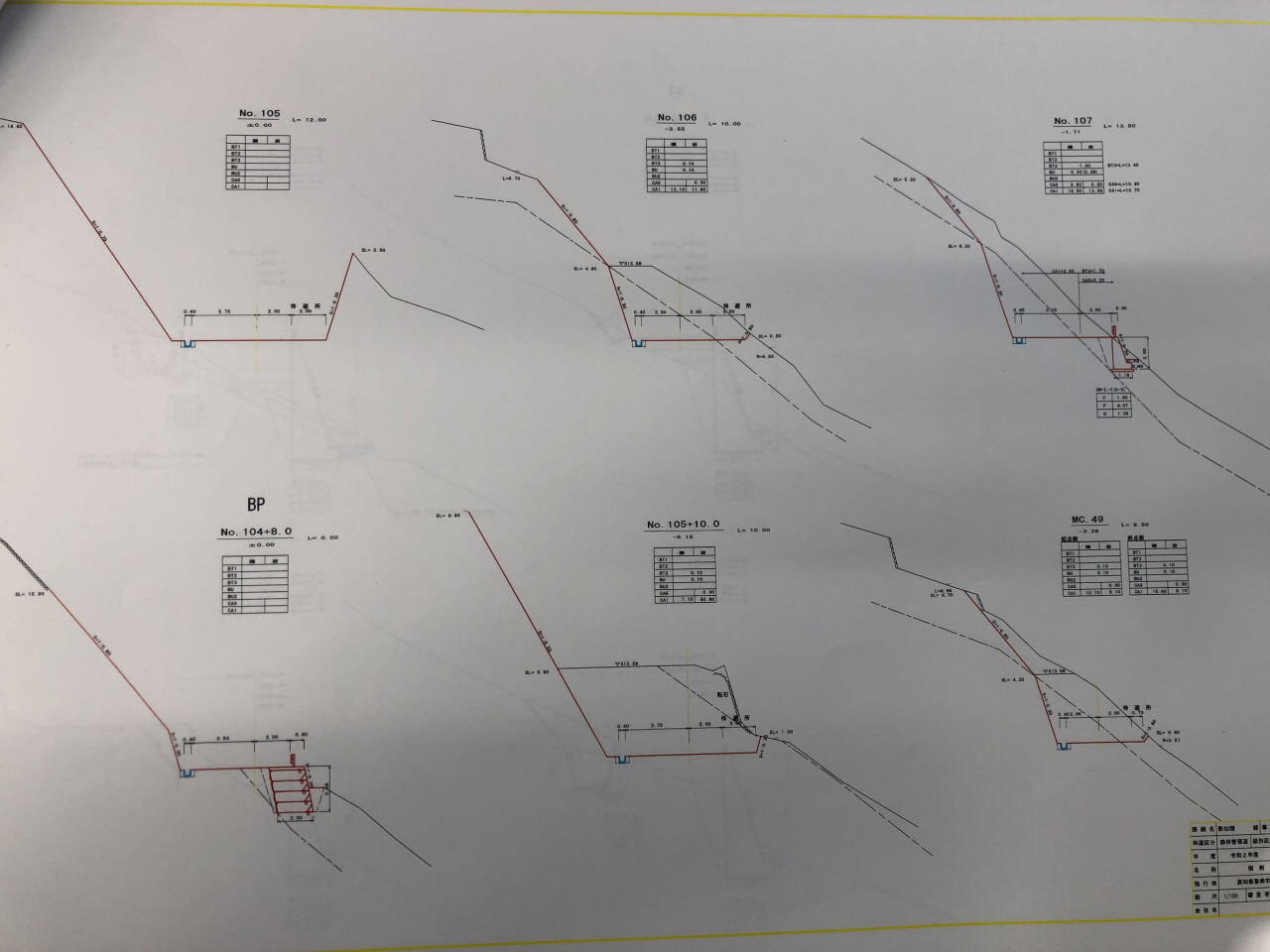

横断図です。

(測点の断面がわかります。)

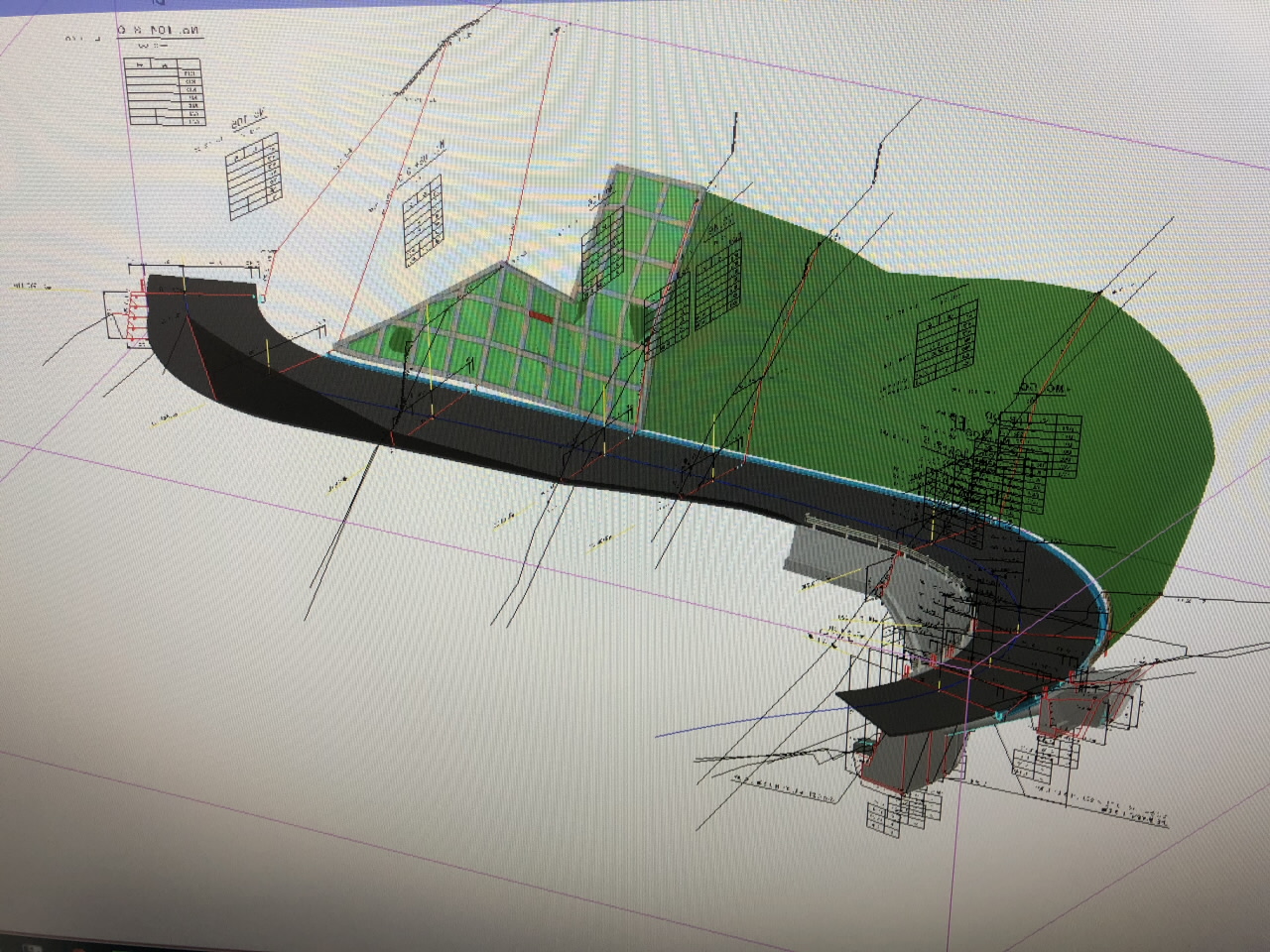

3D図面に

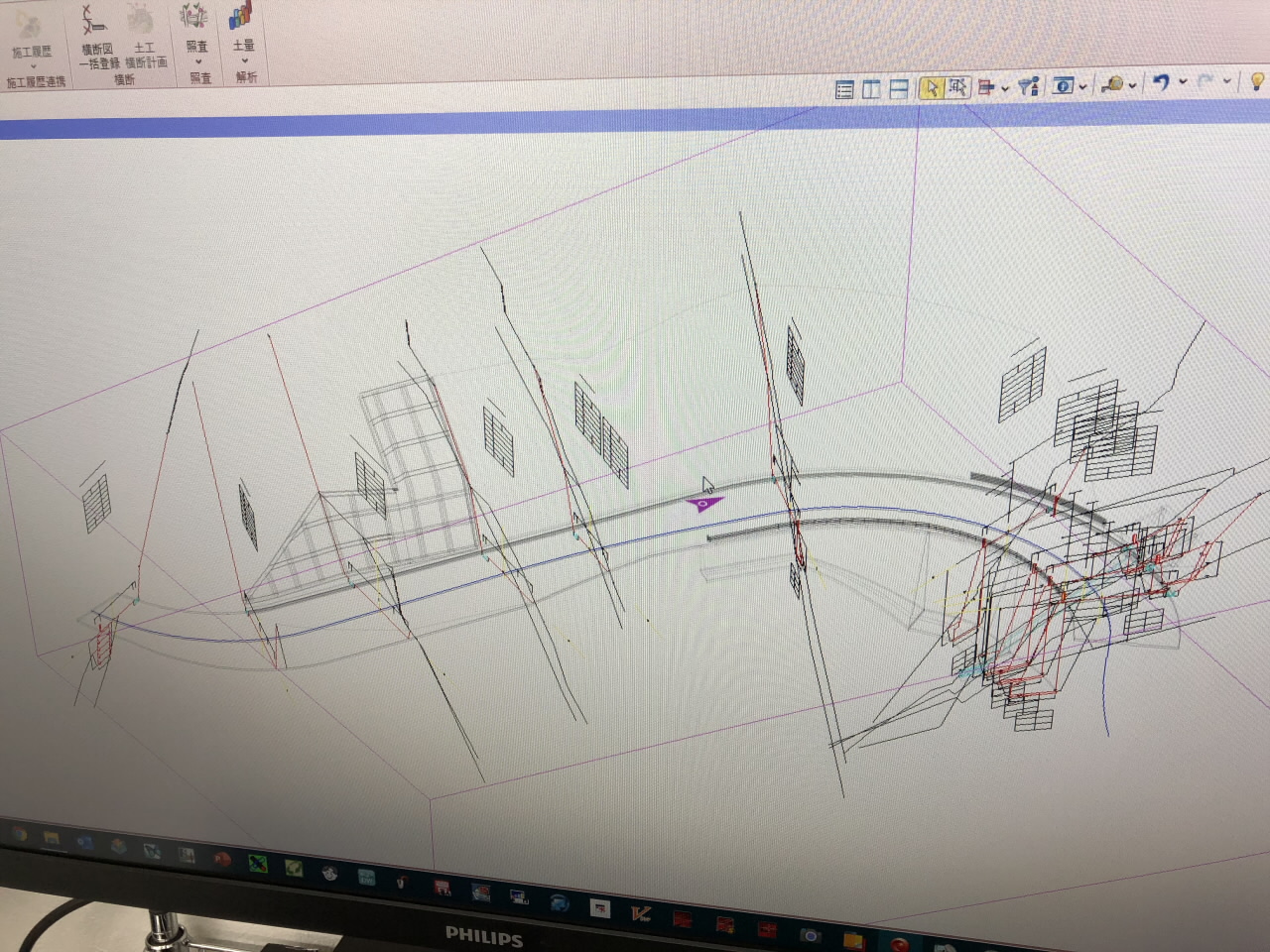

図面(平面、横断)を重ねてみると

地形に変化がある所に横断図が集中しています!

(変化点が多ければ多いほど管理も図面も増えて大変です(^^;))



パッとみて

路側擁壁と集水桝擁壁に

横断図が集中していているのが分かります。



しっかり管理して

良い物をつくっていきます。
